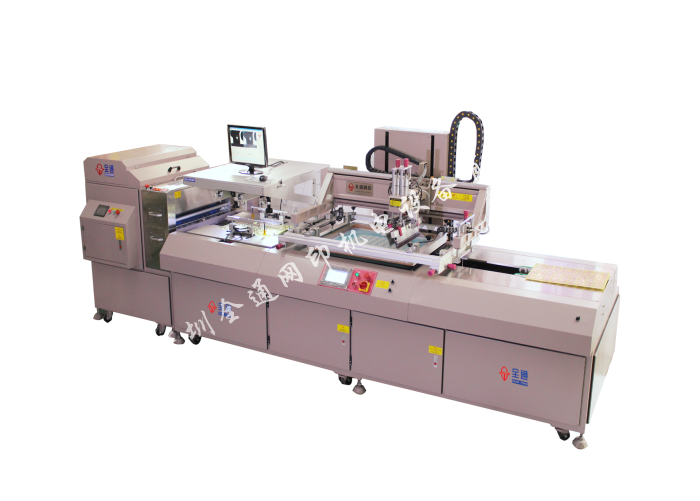

線路板自動對位絲網印刷機

線路板自動對位絲網印刷機設備參數

產品型號：CP5060ST；平臺面積：700*800mm；Z大印刷面積：500*600mm；Z大網框:800*1100mm；適用產品/規格：240*300～500*600mm；印刷驅動:0.4KW；升降驅動:0.75KW；Z大產能:500次；適應產品厚度：0.8-10mm；CCD對位精度:±0.005mm；工作氣壓:0.5-0.6MPa；工作電源:380V；外形尺寸:L4400*W1400*H1750mm；

線路板自動對位絲網印刷機工作視頻

線路板自動對位絲網印刷機主要特點：

▲全自動上料→除塵除靜電→自動進料→自動對位→印刷→出料。

▲整機配件配置進口電氣元件。

▲CCD自動對位，快速、準確。

▲采用日本松下伺服電機驅動印刷與升降，離網與印刷可實現同步離網功能。

▲影像系統多值化處理，不受圖形限制，任意圖形可作靶標。

▲印刷速度、版距設定可數字化設定。

▲人機介面觸摸屏操作，設定簡便，并且故障自動檢測及故障之顯示。

▲無場所限制，可單獨使用，亦可與自動生產線連接，真正起到了全自動作業

設備整體框架采用國標鋼材焊接與制作而成，堅固耐用。絲印機設備主要分為七大部分：

1、機架：整體采用國標方通焊接，產品扎實，穩定。2、升降立柱：整體采用鑄鋁加工而成，外觀整體美觀，扎實。3、印刷橫梁：整體采用鑄鋁加工而成，外觀整體美觀，扎實。4、印刷機頭：整體采用鋁材加工而成，切換穩定、準確。5、網框夾：整體采用鋁材結構，使用CNC加工控制零件精度，穩定耐用。6、平臺：平臺采用進口鎂鋁合金或鑄鋁加工而成，平面度高，印刷穩定。

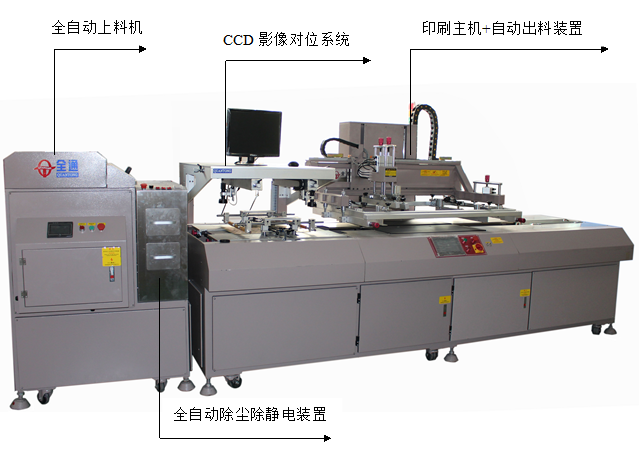

線路板自動對位絲網印刷機整機結構圖

這是一款自動線路板絲網印刷機，可用于柔性線路板印刷，機器可實現自動對位把需要印刷的線路板通過機器內置的參數定位在臺面，通過輸送帶把產品傳送到印刷區域進行印刷。這款機器的Z大印刷面積為：600×1200mm。

自動對位印刷機器印刷面積較大，能滿足市場上大部分線路板印刷工藝需求。如果線路板的印刷面積較少，不適合使用這款機器。目前，公司有幾款針對小型線路板印刷的絲印機，這種印刷設備做得相當成熟，例如：多層線路板，PCB板，液態綠油，閃光片，柔性線路板等產品都可以使用半自動絲網印刷機。

如果您的線路板產品印刷面積小于250*300，完全可以使用半自動絲網印刷機來完成產品的印刷工藝需求，當然，如果您的線路板印刷非傳統印刷工藝就另當別論，歡迎各廠家前來我們公司（全通網?。┮暡?，給出一些建議，我們的口號是：為客戶創(chuàng )造價值，才是我們存在的價值。
